一、测量的高度和范围

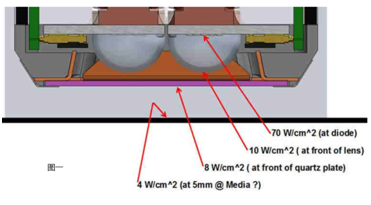

图一比较准确的说明了UVLED芯片以及其所处位置不同，测量结果的不同。从测量结果可以看到，UVLED芯片的光强可以达到70W/cm2，而隔了封装、石英玻璃，在5mm高度处的测量结果只有4 W/cm2了。这个足以引起客户的重视，事先要了解好所谓的光强的测试高度。

图一

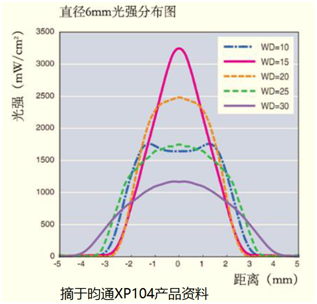

图二摘于上海昀通电子科技有限公司的点光源XP104的产品资料。这幅图就比较清晰的解释了光强不仅跟测试高度有关系，跟测试的位置也有很大关系。对于UV LED点光源来讲，中心点的光强最强，越往边缘光强就会下降。面光源的情况也是类似的，中间位置可以做到相对均匀，但是在边缘位置光强一样是下降的。

图二

二、量具（辐射计）的阈值和量程问题

1、阈值问题

我们以世界最知名的辐射计公司EIT的POWER PUCK 2为例。下图是此辐射计不同波段的测量吸收图谱（阈值）。我们再把UVA波段（紫色）单独拿出来分析，得到图三。

图三

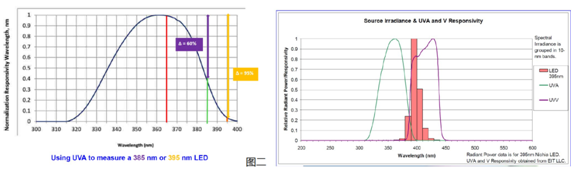

从图四上，我们可以看到：用EIT UVA波段测量365nm（左图）的UV LED设备的光强是完全没有问题的（红线）。但是如果是测量385nm的，就会有约60%测不到；如果是395nm的，就有95%。同样的，我们用UVV波段来测量395nm的（右图），还有会有少部分是测量不到的（柱形图在波普曲线之外的部分）。我们了解了这些情况后，就会比较容易做出选择和判断，其实使用EIT POWER PUCK 2的UVV波段，来测量395nm的光强，还是有一定的准确度的（85-90%）

图四

2、量程问题

同样拿EIT POWER PUCK 2来举例，其最大量程在10W/cm2。另一个日本品牌的设备，在UVV波段的量程只有999 .9mW/cm2。

而现在的UV LED技术已经发展到了16 W/cm2甚至以上，AVENTK在2016年生产了一款UV LED设备，光强已经达到了24 W/cm2。这种情况下，还在使用原来的量具测量新的设备，就明显不合适了。

三、量具的差异。

1、不同量具对于半峰宽的定义

2、不同量具的感光芯片不同，导致阈值和感光能力不同

3、不同量具的采样频率、有效值定义和瞬时功率

4、不同量具的校验和校验源

同时，用户使用习惯也会影响到测试结果。
