UV固化设备使用方法之—脚踏开关接法

文章出处:人气:-发表时间:2016-04-15 15:10【

UVLED接线方法

上海昀通电子科技有限公司,是一家专业生产UVLED固化设备并提供配套服务的知名公司,目前为新老客户提供了丰富的产品系列,比如XP104点光源、XC210面光源、XL220线光源等等,获得了用户的广泛好评。昀通电子生产的UVLED固化设备,除了质量可靠,技术性能指标国内领先,同时客户使用起来非常方便,灵活,比如全系列产品都配置了对外I/O接口,又称为对外输入、输出接口,用户可以外接脚踏开关,也可以与PLC连接,还可以接报警灯等等。下面重点介绍上海昀通生产的UVLED设备如何与脚踏开关连接。

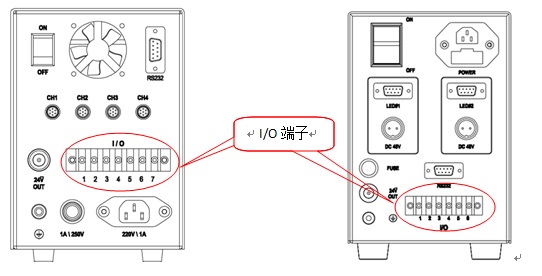

以上海昀通生产的点光源与面光源为例,在机箱后盖上,都留有对外的I/O端子,一般为6~7芯,I/O端子采用容易接线的常见端子排,如下图所示:

UVLED使用方法

一般I/O接口的第一脚为公共连接端子(COM),对于1拖4产品(1个机箱带4个灯头),I/O端子的第2、3、4、5脚依次为灯头1、2、3、4的脚踏开关信号接入口。I/O端子接口详细定义请参见产品使用手册。

当想用一个脚踏开关同时控制4个灯头时,可以如下接线:将脚踏开关的任意一头接入I/O端子的第1脚,脚踏开关另外一头接入第2脚,并将I/O端子的第3、4、5脚用导线与第2脚短接。

IO接法使用

当想用4个脚踏开关分开控制4个灯头时,可以如下接线:将每个脚踏开关的任意一头接入I/O端子的第1脚,脚踏开关另外一头分别接入第2、3、4、5脚。

IO接法

24小时 客户服务热线:如果您对以上介绍有兴趣或有疑问,请点击联系我们网页右侧的在线客服,或致电:021-54853079昀通科技——您最好用的uvled固化设备商,提供快速固化胶粘剂解决方案!
